微膠囊與微杯是目前生產電子墨水薄膜的核心技術，產出全彩電子紙需具備的高技術門檻部分。目前，電子墨水薄膜的結構柔弱是導致生產困難與良率低落的主因。
試想，在比頭髮半徑還薄的塑膠膜上，還要再挖掉70%容積用來裝液態電子墨水，姑不論技術難度，光是弱化的塑膠模，其軟度將比家用保鮮膜還軟、還易扯破，因此，不論在生產或加工程序，在在考驗工藝能力。
反觀，速博思建議把微杯的結構，用面板成熟製程替代，直接做在Array或彩色濾光片的基板上，材料硬度高於3H以上，非常堅固。還可省略最困難的電子墨水薄膜的生產程序。
其實，三星早在2006年就提出類似概念並申請專利(US 7,715,089)，EINK也在2021年申請相關專利(TW I774223)，速博思補強先前專利不足，增加專利群申請，同時把這個方法命名為「微隔間」，意指在玻璃基板上做出微小的隔間牆。
在玻璃基板上製作微隔間，最大的好處是易生產、良率高、結構強、硬度大於3H、成本低、且可與像素電極完美對位。作為隔間的微牆壁，可以設計在像素與像素間的位置，如此，還可以阻擋微隔間內的電子墨水跨像素移動。

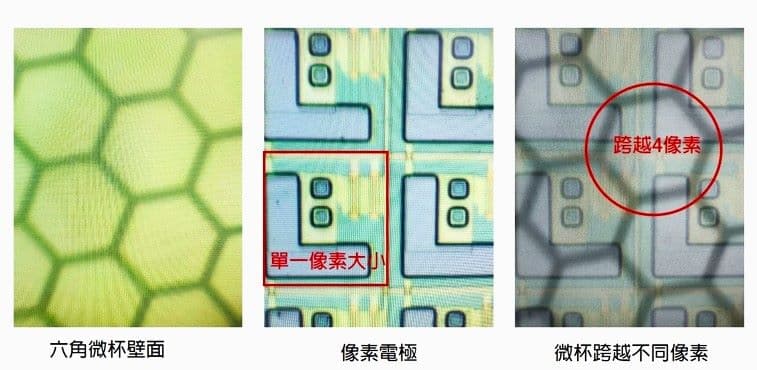

微膠囊與微杯由於無法與像素做對位，圖解比較如上，左邊是微杯形狀，中間是像素電極，大小以微杯形狀相同的顯微倍數拍攝所得，右邊是將前兩張圖合併的影像，以方便觀察兩者的相對位置。
從上圖可以看到，部分微杯跨越兩個以上像素，當這些像素電極的電壓極性相異，內部帶電荷顏色粒子的移動方向，就會因跨越像素造成影像顏色失真，這個問題在彩色顯示時尤其嚴重。
觀察下圖，紅色圈起來的區域兩色粒子混融，不能明確分離，此外，微杯壁落在像素內的區域，這個區域是無法顯示影像的死區，這將造成顏色失真並降低反射率。

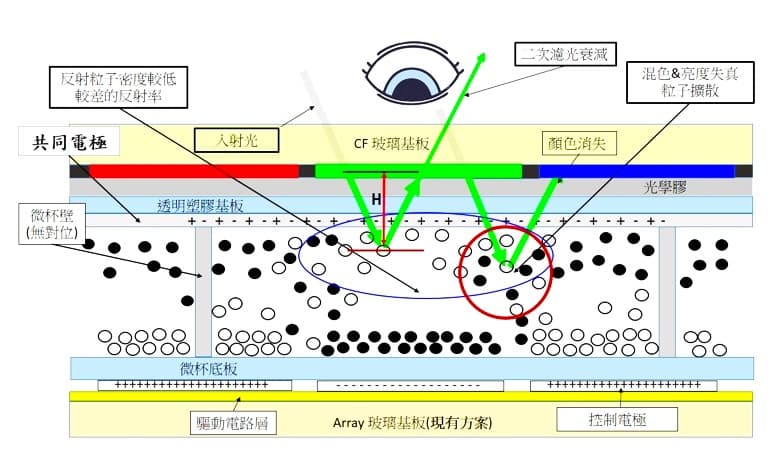

在使用彩色濾光片方案的彩色電子紙，圖解如上，濾光片與電子墨水間，隔了一層保護膜(透明塑膠基板)與光學膠(總厚度為H)，這個厚度將造成部分光線在反射出去時，因跨越不同顏色而被吸收掉，因而降低反射率。
我們可以這樣想像，某些區域的濾光色塊反射出去的光，因被其他濾光色塊吸收而失效。當H越厚，濾光色塊失效的區域將越大、可反射光的區域會變小，導致反射率變差。此外電子墨水薄膜的厚度受限既有製程工藝的水準，無法悉如預期持續做薄。
由於越厚的電子墨水薄膜，墨水中的顏色粒子需移動的距離越遠，受到下方控制電極的電荷推力將越小，移動速度將再減慢，如此一來畫面更新率自然較差，同理，靠近上方共同電極的顏色粒子，分布會比較分散，降低光的反射率(詳上圖藍色圈起來的部分)。
面板廠可用方案

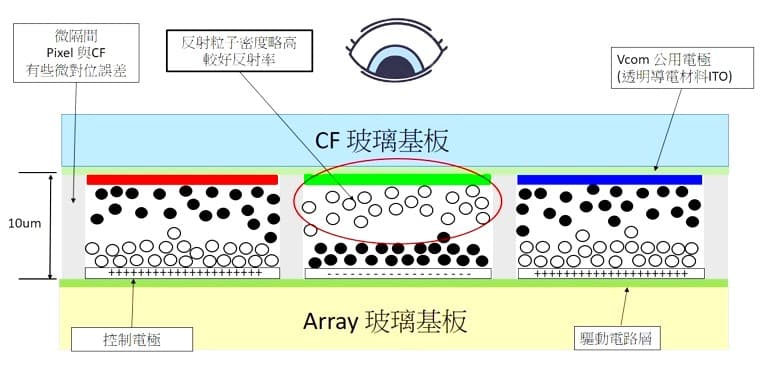

上圖用來說明以面板製程為解決方案的一種範例，我們可將微杯做在Color filter 玻璃上，作法是先噴塗電子墨水後再貼合Array 玻璃，其中，關鍵因素在微杯壁的高度:高度越高實施上越困難，反之，實作越容易。速博思建議壁高設定10um。
製作方法
在color filter玻璃，做完3道濾光色塊後，間隙層製程，連做三次光阻塗佈與曝光，即重複程序4-5三次，每次光阻塗佈厚度3.5um，最後，再顯影把中間的凹槽洗出來，如此就可完成深度10.5um微隔間凹槽。在此，新增2次光阻塗布與曝光，估增Color filter玻璃生產成本，不超過25%(製作圖解如下)。
配套措施
當容納電子墨水的容積減少，在不影響反射率的條件下，調高電子墨水濃度1倍，讓容積內的反射粒子數量維持一定，如此將可維持需要的反射率。估計採用這個面板製程方案的電子紙，成本將遠低於電子墨水薄膜貼合控制基板的製程，屆時面板廠將有機會全面滲透彩色電子紙市場且具自帶「主場優勢」的競爭力。
同時，面板廠藉此還可活化汰舊設備(例如a-Si 5代線)。將原先用來噴塗液晶的裝置調整為可噴塗電子墨水的裝置，如此即可完成量產準備，不用投入太多資本支出，就可順利轉型量產彩色電子紙，此一高毛利產品。
對面板廠而言，這將是大利多，畢竟買電子墨水與買電子墨水薄膜的成本差異很大，何況黑白兩色墨水，經查專利都將屆期或已過期(例如EINK US7002728 在2004/2/9申請，2024/2/8就會消滅)，即便此間或有新參與者加入，比如京東方2015年申請製作新電子墨水專利(WO2015/090025)，但彩色電子紙市場勢頭正起，相信可以吸引更多廠商投入黑白兩色電子墨水生產。
進一步討論這兩種方案在顯示品質上的差異。首先，面板廠可做的新方案，微杯壁可對位設計，不會橫跨像素電極，如此，帶電荷的顏色粒子就不會跨越不同像素移動擴散，這對顏色的準確度與對比度助益甚大。
其次，較低的微隔間壁(例如:10um)有利縮短顏色粒子的移動距離，加快畫面更新速度，也可讓反射粒子的堆疊密度增加，提升光線反射率；再者，彩色濾光層可以緊貼反光粒子(相當於厚度H接近0、濾光色塊的有效反射面積為100%)，提升光反射效益，大大增加色彩飽和度與亮度…等等與現有解決方案相較，更具優勢效用。
然而，上述方案只是微杯結構的再進化，由於較高濃度的電子墨水中，帶電荷的粒子因彼此會相互吸引致有團聚的問題；另外，驅動原理上也受限於EINK專利，如何一舉突破EINK在驅動專利上的限制，同時解決粒子團聚問題，速博思已有新專利，欲知作法，下回分曉。(速博思全彩電子紙專利新知:系列15-1，每週三刊出)。
